| Еще
в конце войны президент США Т. Рузвельт обещал И.В. Сталину передать
несколько комплектов SCR-584 для нужд Красной Армии, хотя в Пентагоне
резко возражали: мир уже стоял на пороге "холодной войны". Г. Трумэн,
сменивший Т. Рузвельта на посту президента США, долго колебался, но
все-таки выполнил обещание. Так американский радар с технической
документацией поступил в НИИ-20 и стал прототипом СОН-4 (станция
орудийной наводки). |
|
| Руководить
разработкой СОН-4 поручили С.П. Рабиновичу. Конечно, по
сравнению с РЛС аналогичного класса наших дней радиолокатор SCR-584 с
учетом массы и габаритов был мастодонтом. Тем не менее, все входящие в
него устройства в 1946 г. были последним словом техники (идейно,
конструктивно и технологически). |
|
| Что
же касается коллектива НИИ-20, которому предстояло работать с этим
прототипом СОН-4, то вряд ли кто мог ему позавидовать. Специалистам
института предстояло, почти также как и в 1942 г. с СОН-2, в короткое
время "понять" работу, скопировать изделие и подготовить его к
серийному производству полностью на отечественной элементной базе и
материалах. Поэтому работы было невпроворот. Станцию SCR-584 переводили
на русский язык в прямом и переносном смысле. При разработке
конструкторской документации (КД) переводили на русский язык
технические описания блоков и систем, разбирали эти блоки и узлы,
снимали с них размеры и чертили эскизы деталей. Так создавалась
собственная КД станции. |
|

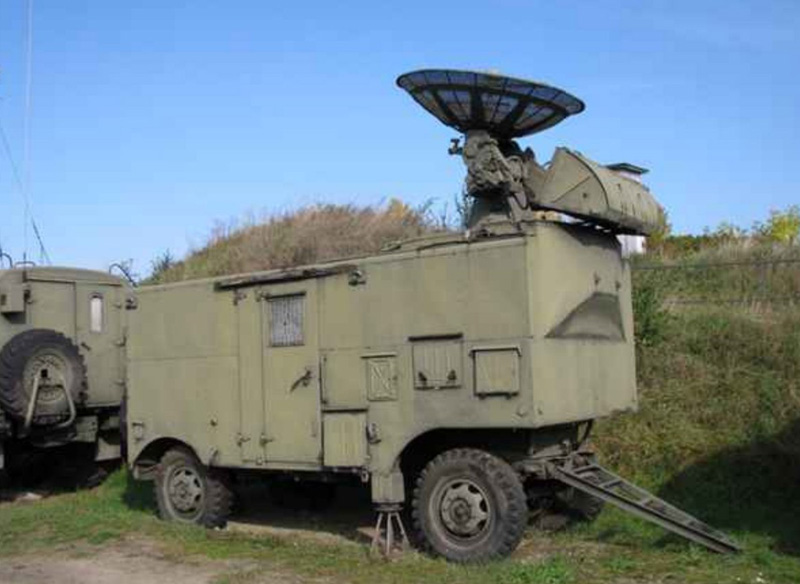

СОН-4
представляет собой двухосный буксируемый фургон, на крыше которого
установлена вращающаяся антенна в виде круглого параболического
отражателя диаметром 1,8 м с несимметричным вращением излучателя.
Имела
три режима работы:
~
круговой обзор для обнаружения целей и наблюдения за воздушной
обстановкой по индикатору кругового обзора;
~
ручное управление антенной для обнаружения целей в секторе перед
переходом на автоматическое сопровождение и для грубого определения
координат.
~
автоматическое сопровождение цели по угловым координатам для точного
определения азимута и угла месте в автоматическом режиме и наклонной
дальности ручным или полуавтоматическим способом.
В
комплект станции придавались магнетроны, работавшие в 4-х диапазонах,
которые использовались для модификации аппаратуры при защите от помех. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
