Описываемый
здесь волномер на короткие волны отличается большой

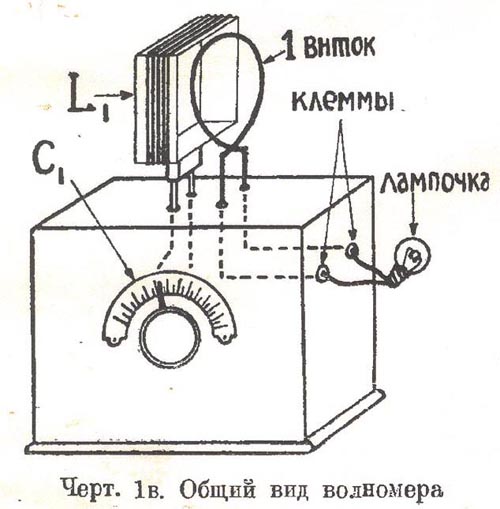

простотой схемы (черт 1-ф) и компактностью (черт. 1-б), но вместе с
этим его постройка должна быть выполнена особенно тщательно.
Никакое "шатание" отдельных частей и проводников недопустимо для
сохранения точности показаний.
В этой статье мы познакомимся с двумя способами градуировки
волномера. Первый способ очень прост, точность его не идеальна, но
достаточная для наших измерений. Второй способ настолько точен, что им
пользуются в лабораторной обстановке.
|
|
1 способ.
|
|
Для постройки
волномера необходимо немногое: деревянный ящик размерами 17х17х10 см, 2
гнезда ламповых , 2 гнезда телефонных, 2 клеммы, 1 конденсатор
(переменной емкости) обязательно квадратичный и 2 катушки (сменных).
Самое трудное в постройке волномера - конденсатор. С него и начнем
делать волномер. Подходящим материалом для пластин являются медь и

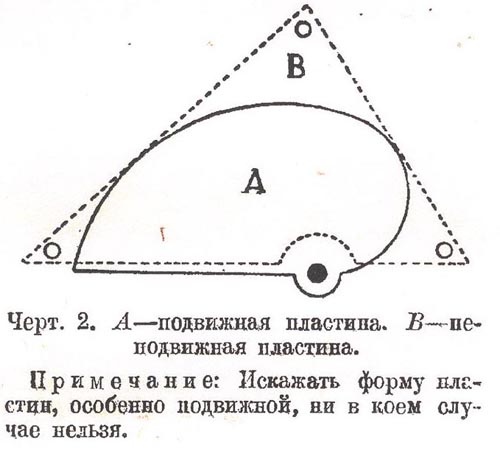

алюминий, отнюдь не железо. Нарезается 5 пластин подвижных и 6
неподвижных по чертежу № 2. Затем берут подвижные пластины,
складывают их вместе, зажимают в тиски и выравнивают края напильником.
Каждая пластина очищается шкуркой от окиси и правится деревянным
молотком.
С неподвижными пластинами проделывается то же самое.
|
|
Болты и ось придется
заказать или купить готовыми. Шайбы можно также купить, но
если нет возможности, то придется их сделать из 2-х миллиметровой
проволоки самому.
При сборке конденсатора между пластинами прокладывается по
две шайбы для достаточного расстояния между ними. В противном
случае , при измерении волны передатчика между пластинами появляется
искра, мешающая настройке. Боковые щеки, где проходит главная ось,
нужно делать из эбонита, но вполне можно заменить деревом.
Предупреждаю, щеки довольно долгое время следует продержать в горячем

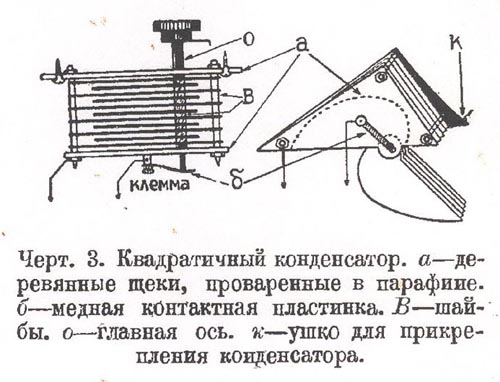

парафине. Остальное понятно из чертежа № 3.
|
|
Теперь о катушках.
Все виды цилиндрических, сотовых и других катушек без крепкого остова
не пригодны. Точность волномера зависит от того, насколько
крепко держаться витки. Если витки сползают, то и волна
"сползает" по графику, что конечно, ни в коем случае недопустимо.
Для катушек делается из деревянных досок (не фанеры) четырехугольный
каркас. Длина каждой стороны равна 10 см. Ширина зависит от числа
витков и диаметра употребляемой проволоки. Провод (ПБД - от 0,8 до 1,5
мм) мотается не виток к витку, а с некоторым промежутком, хотя бы
равным диаметру провода. Чтобы витки держались крепко, на углах катушки
делаются надпилы трехгранным напильником, число их должно равняться
числу витков.
|
|
Катушка № 1 имеет 3
витка, № 2 8 витков той же проволоки. Концы катушки припаиваются к
штепсельной вилке (от электрического штепселя), прикрепленной
болтиком к остову катушки (см. черт. № 4).
|
|
В качестве
индикатора взята лампочка от карманного фонаря, которая помощью
одного витка из 2-х миллиметровой проволоки связана индуктивно с
катушкой волномера.
Можно применить и 2-ой вариант (см. черт № 1), тогда 1 витка не
потребуется. Монтаж делается голым 2-миллиметровым проводом.
|
|
Градуировка
производится следующим образом: берется чистый лист миллиметровой
бумаги, чем больше, тем точнее выйдет график. На нем
чертятся две взаимно перпендикулярные оси - горизонтальная ось, -
абсцисса и вертикальная - ордината. По оси ординат откладывается
длина волны в метрах (от 0 до 120), а по другой - градусы конденсатора
(от 0 до 180).
|
|
Для каждой катушки
(№1 и № 2) нужно поставить лишь 2 точки на графике, и все сделано.
Проводится прямая между точками. Ее можно продолжить вверх,
вниз, насколько позволяют нанесенные градусы. Весь вопрос в том, как
найти 2 первые точки.
Когда работала станция им. Попова на волне точно 90 м, вопрос
решался очень просто. Следовало принять эту станцию, затем
поднести волномер к приемнику и связать индуктивно катушку
волномера с катушкой приемника. Вращая конденсатором волномера,
отыскали бы щелчок в телефоне, что обуславливается срывом
генерации в приемнике в момент резонанся. Заметив градус
конденсатора волномера и зная, что при этом волна 90 м, наносим
на график первую точку. 2-я точка отыскивается тем же способом на
приеме мощной станции "AGC", работающей ежедневно точно на
40 метрах. Таким образом, зная 2 станции с определенной волной, даже в
том случае, если разница в волнах не велика, 10 - 15 метров (хотя в
этом диапазоне может уложится , не мешая друг другу несколько сот
станций), можно проградуировать весь волномер. Вернемся к
волномеру. Простота градуировки зависит исключительно от того, что
изменение емкости квадратичного конденсатора не пропорционально
изменению градусов шкалы, но строго пропорционально изменение
длины волны в контуре к поворотам ручки конденсатора.
|
|
Применить
вышеописанный способ к волномеру с простыми конденсаторами

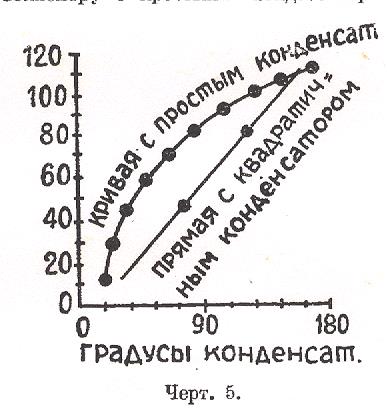

нельзя. На черт. № 5 даны 2 графика с различными конденсаторами.
|
|
Смотрим статью М.Н.
"Квадратичный конденсатор" - "Радио Всем" № 11 за 1926 г.
|
|
2 способ.
|
|

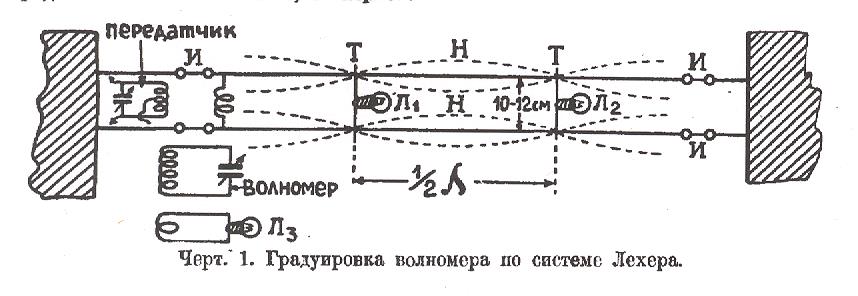

Этот способ
заключается в применении ситемы Лехера, с помощью которой
для градуировки волномера измеряется длина волны передатчика.
Если натянуть две параллельные проволоки с одним витком на конце,
связать виток с катушкой передатчика, то в этой системе
получаются "стоячие" волны. Образуются в определенных
местах пучности тока и напряжения. Достаточно найти 2 пучночти
тока, и длина волны измерена. Для нахождения пучности берут
два проволочных мостика из толстой проволоки, по середине
которых включена лампочка от карманного фонаря. Первый
мостик ставится на конце с одним витком. Медленно, при
помощи длинной стеклянной палочки или трубочки, двигают мостик по
направлению к противоположному концу. Останавливаются на
том положении, где лампочка ярче всего светится. Вторым мостиком
проделывается то же самое, от первого мостика к концу системы, где нет
витка. Затем берут метр и измеряют расстояние между мостиками.
Полученная длина, например, 10 м, точно равна половине длины волны L.
Длина волны будет равна 20 метрам.
|
|
Осторожно, не меняя
волны, связывают наш волномер (с простым конденсатором) индуктивно с
передатчиком. Вращают ручку волномера, и при определенном
положении лампочка в волномере вспыхивает. Острота резонанса необычайно
велика, поэтому вращение производится весьма медленно. Например,

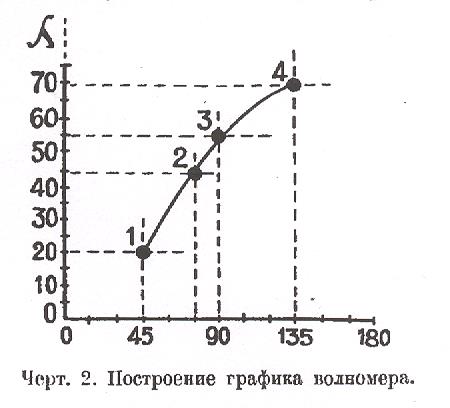

получился градус конденсатора, равный 45; зная, что при этом
волна равна 20 м, легко строится точка 1 на графике (см. черт. 2)
точки 2, 3, 4 находятся повторением вышеуказанного с различным
положением конденсатора и изминением витков катушки в передатчике. Чем
больше точек, тем точнее выйдет график.
|
|
Имея
прогадуированный волномер - безразлично, с каким конденсатором и по
какому методу проградуированный, - можно произвести ряд
интересных измерений.
|
|
1. Настройка
передатчика на заданную волну. Требуется настроить передатчик на
волну 30 м. По графику находится градус конденсатора волномера,
соответствующий длине волны в 30 метров. Поставив конденсатор
волномера точно на это значение, связывают индуктивно
волномер с передатчиком и вращают конденсатор последнего до вспыхивания
лампочки. При этом положении передатчик оказывается настроенным
на 30 м.
|
|
2. Определение волны
передатчика.
Для этого находят положение конденсатора волномера, при котором
лампочка вспыхивает. Очень близко к передатчику подносить
волномер рискованно для жизни лампочки, которая от избытка тока
сгорает. Заметив градус конденсатора, по графику находится длина волны.
|
|
3. Настройка
приемника на заданную волну. Волномер настраивается по графику на
нужную волну и подносится к катушке приемника (к сеточной или
анодной - безразлично). Помощью приемного конденсатора обнаруживается
щелчек в телефонах . На этом щелчке и будет нужная длина волны.
|
|
4. Определение длины
волны принятой станции. Не изменяя емкости приемника, изменяют
емкость волномера. В момент резонанса приемника с волномером в
телефонах слышен щелчок. По градусам волномера определяется длина
волны на графике.
|
|
Каждый
применяемый для указанных четырех измерений прием прост и
точен, благодаря чему быстро производится нужное измерение.
Еще несколько слов о применяемом за границей способе градуировки.
Способ чрезвычайно легок, но, к сожалению, у нас пока его не
практикуют. В определенные часы, определенной станцией,
распологающей точным волномером (например, кварцевым), даются
различные волны, специально предназначенные для градуировки и проверки
волномерлов. Принимая, например, букву З, градуирующий знает, что при
этом волна точно 10 метров, букву В - 20 м и т.д. Таким образом,
каждый, построивший волномер, ставит несколько точек на графике и
соединяет их между собою по одной линии.
Еще способ градуировки - при помощи гармоник длинноволновых станций,
применимый там, где под боком мощная станция.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
