практике коротких волн для приемных устройств применяется ряд схем,
причем из них, как это видно из получаемых QSL карточек, наряду со
схемой Рейнарца, большой популярностью пользуется и другая схема
- именно схема Шнелля.
|
|
Ниже мы даем
описание приемника, построенного по этой схеме. Она показана на рис. 1.
Как видно из рисунка, приемник собирается по типу 0-V-0, т.е.
состоит лишь из одной детекторной лампы без ступеней
усиления низкой частоты, ак это мы обычно имеем в приемниках на
короткие волны. Усилитель для этого приемника должен быть построен
отдельно.
|
|
Такая постройка
приемника и усилителя в разных ящиках, отдельно один от другого, имеет
несколько преимуществ. Во-первых, это позволяет сократить размеры
приемника и сделать его достаточно компактным.Во-вторых, наличие
вблизи высокочастотного контура железа создает потери и
отзывается на работе устройства. И, наконец, у наших
радиолюбителей, у которых каждый контакт, каждая гайка
используется и не лежит без дела, усилитель низкой частоты,
радии экономии средств, обычно используется на два фронта:
работает и с длинноволновой и с коротковолновой установкой, будучи
переключаем с одной на другую.
|
|
Детали приемника.
Детали и части, необходимые для постройки приемника, будут следующие:
1. Прямочастотный конденсатор на 250 см.
2. Конденсатор переменной емкости 350 - 500 см.
3. Комплект катушек.
4. Реостат накала.
5. Потенциометр.
6. Ламповая панель.
7. Дроссель высокой частоты.
8. Кусок резиновой трубки.
9. Угловая панель, монтажный провод, клеммы, гнезда и т.п. мелкий
материал.
|
|
Катушки.
Катушки для приемника нужно три: антенная L1 - в 3 витка, сеточная L2 -
в 7 витков и обратной связи 3 - 6 витков.
Катушки лучше всего делаются из голого провода сечением в 2,5 кв.
мм. Изготовляются они следующим образом. На деревянную круглую
болванку диаметром 7,5 см или на пустую бутылку наматываем виток к
витку 20 витков этой проволоки. После того, как проволока будет
снята с болванки, диаметр получившейся таким образом катушки,
вследствие ее пружинящего свойства, несколько увеличится и будет равен

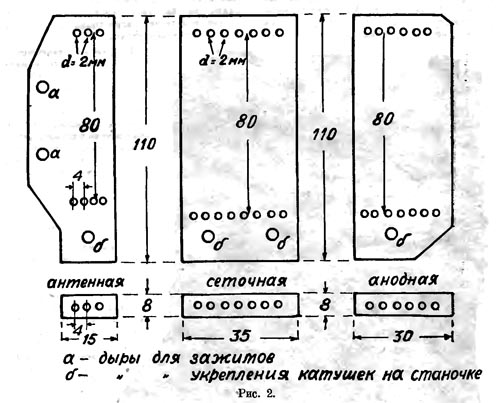

8 см. Катушка разрезается на три части: 4, 7,5 и 8,5 витков. Из куска
эбонита, карболита или другого хорошего изолирующего вещества толщиной
в 5 - 6 мм вырезаются 3 больших и 6 маленьких планок, указанных на рис.
2, которые будут служить каркасом катушек.
|
|
Предварительно в них
высверливают дырки диаметром 2 мм на расстоянии 4 мм одна от
другой. На каждую катушку приходится одна большая и
две маленькие планки. Проволока продевается сперва через
крайнее нижнее отверстие большой планки, затем через малую
планку, через верхнее отверстие большой планки, через вторую малую
планкуу, снова через нижнее отверстие и т.д. до тех пор, пока вся
катушка не окажется продетой через каркас. Каждая из
катушек должна быть продета с таким расчетом, чтобы с
каждой стороны осталось по одинаковому свободному концу. Концы
эти загибаются так, чтобы предотвратить возможность
проволоке двигаться в каркасе.
|
|
В антенной катушке в
отверстиях, специально для этого предназначенных (см. рисунок),
укрепляют две клеммы и к ним подводят концы проволоки. В сеточной
и анодной катушках можно эти клеммы не ставить, а вывести концы катушек
на одну сторону и, оставив лишь необходимый кусок, согнуть каждый
из этих концов в "колечко" и укрепить в нем контакт, который и будет
служить для соединения концов катушек с другими частями
схемы.
|
|
Конденсаторы.
Для колебательного контура берется прямочастотный конденсатор С1 с
максимльной емкостью в 250 см. С описанной выше катушкой L2 такой
конденсатор даст возможность перекрыть диапазон от 18 до 50
метров. При выборе конденсатора нужно обраттиь
внимние на его качество. Имеющиеся в продаже прямочастотные
конденсаторы дают хорошие результаты и вполне могут быть здесь
применены, но все-таки лучше снять металлические крышки
конденсатора и заменить их эбонитовыми, что несколько уменьшит его
начальную емкость.
В качестве конденсатора обратной связи С2 может быть взят конденсатор
любой имеющейся в продаже конструкции. Максимальная емкость его 350 -
500 см.
|
|
Для предохранения от
последствий , которые могут получится при замыкании пластин
конденсатора С2, последовательно к нему присоединяют конденсатор
С4 постоянной емкости в 1500 - 2 000 см. Величина его емкости
особой роли не играет.
|
|
Вереньеры - для
приемника деталь совершенно необходимая. Единственные имеющиеся в
продаже вереньерные ручки обладают недостаточным (1:13,5) замедлениеи в
своем "нормальном" виде применены быть не могут. Чтобы сделать ручку
пригодной, необходимо дополнить ее конструкцию, сделав вереньер к
вереньеру. Для этого из кусочка алюминия или меди толщиной в 2-3
мм вырезается кружок диаметром в 50 мм (см. рис 3). Точно в центре его
просверливается дыра диаметром в 7 мм. Затем с вереньера снимается
вращательная ручка и на нее накладывается вырезанный кружок. Дыры обоих
кружков должны в точности совпадать
Затем, невдалеке от центрального отверстия просверливаются две
небольшие дырочки. На глубину 8 - 10 мм в них загоняются кусочки
подходящей медной проволоки, выступающие концы которой
расклепываются. Заклепку нужно сделать так, чтобы ее головка не
выступала над поверхностью металлического кружка. Приклепанный таким
образом кружок нужно отцентровать, что лучше всего сделать на токарном
станке; по окружности кружка делается насечка или, что
значительно лучше - накатка. Затем эта ручка водворяется на прежнее
место.
|
|
После того,
когда вереньер будет уже прикреплен к панели, доканчивается
изготовление "вереньера к вереньеру". Под вереньером (см. рис. 4),
отступая на 4 мм от края приклепанного кружка, в панели высверливается
отверстие и в нем укрепляется штепсельное гнездо. В него
вставляется подходящего размера круглый кусочек меди или
другого материала и на последний наклеивается полоса тонкой бумаги с
таким расчетом, чтобы образовался бумажный валик, плотно
соприкасающийся с изготовленным медным диском вереньера. На конце
этой вставки укрепляется головка. Получается вереньер с
передаточным числом 1:80, что обеспечивает вполне точную настройку.
Этот вереньер предназначен для конденсатора С1.
Вереньер конденсатора С2 необязателен.
|
|
Ламповая панель.
Ламповую панель лучше всего сделать самому, для чего приобретаются 4
ламповые гнезда. Гнезда монтируются на кусочке 4-5 мм эбонита. В
эбоните, между гнездами, делается крестообразный выпил.

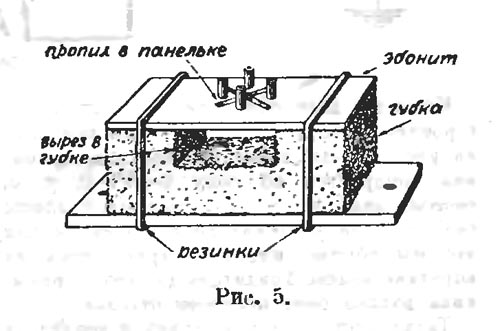

В коротковолновом приемнике необходимо обратить внимание на амортизацию
ламповой панели. Очень простая, дешевая и вместе с тем удобная
конструкция показана на рис. 5. Для этого берется старая
резиновая губка и из нее вырезается четырехугольный кусок, по
своим размерам соответствующий величине ламповой панели. В губке
делается вырез, чтобы выступающие с нижней стороны панели
контактные винты не касались губки. В противном случае, вследствие
гигроскопичночти губки, будут получаться утечки.
Из фанеры вырезается небольшая дощечка, немного длиннее ламповой
панели; она служит основанием панельки. Сборка производится с
помощью двух круглых резинок, как это показано на рисунке. К приемнику
панель привертывается двумя шурупами, проходящими через отверстия в
выступающих краях дощечки.
|
|
Дроссель.
В приемниках, построенных по схеме Шнелля, дроссель не обязателен, и
приемник работает и без него. Но все же его лучше включить в
схему, и так как он уничтожает емкостное влияник человеческого тела,
телефона и его шумов. Дроссель имеет 150 витков проволоки 0,1 мм в
шелковой изоляции, намотанной на картонный хорошо прошеллаченный
цилиндр, диаметром в 2,5 см. Концы намотки подводятся к контактам,
укрепленным в картоне цилиндра.
|
|
Сеточный конденсатор
С2 имеет емкость около 100 см и должен быть взят хорошего
качества. Лучшие результаты дают конденсаторы с воздушным диэлектриком.
Утечка сетки, реостат, потенциометр и другие детали беруться обычного
типа, имеющегося в продаже. На них мы останавливаться не будем.
|
|
Монтаж.
Удобнее всего монтаж делать на угловой панели. Делается она из
обыкновенной фанеры, причем никакой пропитки ее делать не нужно.
На передней стенке монтируется вереньерный механизм конденсатора С1,
реостат накала, потенциометр и конденсатор С2. Для более удобного
подхода к генерации, что важно для приема телефонных станций, хорошо
сделать к конденсатору С2 простенький вереньер, дающий замедление
1:8 или 1:10. Для этого под ручкой конденсатора в панель
вставляется штепсельное гнездо, а в него - штепсельная вилка с навитой
бумажной лентой, аналогично устройству добавочного вереньера к С1.
Благодаря трению бумажного ролика о шкалу, последняя вращается и
поворачивает конденсатор.
Примерное расположение приборов на передней панели видно из
рисунка в заголовке статьи. дает представление о расположении
деталей на основной доске приемника.
Конденсатор С1 распологается в глубине, на 12 - 15 см от передней
панели, и соединяется с вереньерным механизмом кусочком стеклянной
трубочки или эбонитовой палочки.
|
|

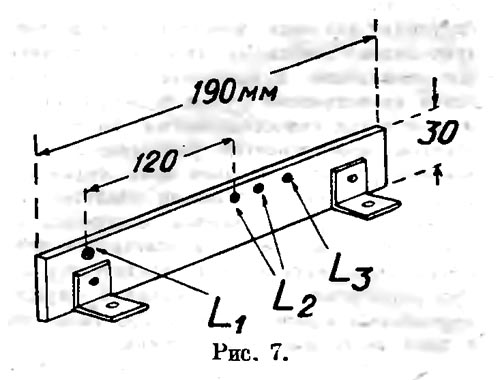

Катушки L1, L2 и L3
укрепляются болтиками на станочке (рис 7) и могут наклоняться,
вращаясь вокруг места закрепления. L1 должна отстоять от L2 на 10 см,
L2 и L3 ставятся рядом.
|
|
Весь монтаж делается
голым, лучше всего посеребренным проводом, сечением 1,5 или 2,5 кв.мм.,
за исключением концов, подходящих к ламповой панельке, которые
делаются из гибкого проводничка. Гибкий проводничок можно сделать
самому, свив ряд голых проводничков толщиной 0,1 мм.
Контакты батарей и телефона укрепляются на кусочке эбонита, который
затем привертывается с левого бока основной панели Провода от антенны и
земли приключаются непосредственно к зажимам антенной каьушки.
Обращение с этим приемником весьма простое. Любитель построив его, в
первый же вечер приема, при мало-мальски благоприятной радио-погоде,
примет ряд станций, а при некотором опыте, после известной привычки к
аппарату, будет принимать почти "весь мир".
Но нужно сказать, что опыт оператора при DX-приеме является наиболее
важным фактором. Без опыта, без практики нет DX-ов.
|
|
Уже теперь можно
учесть выгодность работы очень короткими волнами в смысле уменьшения в
их области тесноты в эфире.
В самом деле волна 5 м соответствует частоте 60 000 килоциклов в
секунду, а волна, скажем, в 4 м соответствует частоте 75 000
килоциклов, т.е. уже здесь, в диапазоне между 4 и 5 метрами, получается
интервал в 15 000 килоциклов, в котором не было бы тесно
уместиться, не мешая друг другу, и любительским и првительственным и
радиовещательным и коммерческим радиостанциям, если бы только
такие сверхкороткие волны могли оказаться практически полезными в
приминениях.
Из достаточно размножившихся теперь радиовещательных станций в
Соединенных Штатах (всего их насчитывается уже около полусотни) на на
5-м сверхкороткой волне работает всего лишь одна
вышеописанная опытная станция в Скеиектэди,
Две станции работают соответственно на волнах 10 и 14 м, 4 станции - на
волнах от 20 до 30 м, остальные же - все на волне длиннее 30м.
|
|
Из новых
американских конструкций приемников можно отметить
опубликованный недавно коротковолновой вполне экранированный
любительский приемник Чарльза Этуотера с тремя лампами,
заключенный в латунный ящик, разгороженный латунной же
перегородкой на две части для более совершенного экранирования.
Одна из ламп служит усилителем высокой частоты и имеет
экранированную сетку. Весь обслуживаемый ею каскад усиления в.ч.
вместе с нею занимает одно из упомянутых отделений ящика, тогда
как в другом отделении помещается детекторная лампа и усилитель
низкой частоты. Приемник представляется довольно компактным.
Размер ящика - 38х20х20 см. Толщина латунных стен ящика 1,5 мм. Остов
ящика собирается на угловой латуни в 13 мм шириной.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
